TMTPN _ Mandrin Expansible

DESCRIPTION

Les mandrins TMTPN peuvent être utilisés pour le serrage de pièces avec trou borgne ou des pièces courtes.

APPLICATION

  • Tournage, rectification

DONNÉES TECHNIQUES

  • Plage de diamètres de pièces: 5,5 – 79,7 mm
  • Expansibilité: 0,5 – 1 mm
  • Fixation: Nez de broche
  • Fonctionnement: Automatique
  • TMTN-1 au TMTPN-4: Serrage par rondelles ressorts et desserrage par cylindre
  • TMTPN-5: serrage et desserrage par cylindre

AVANTAGES

  • Précision: Concentricité ≤ 10µ
  • Démontage rapide de la douille lors du changement de campagne

Description

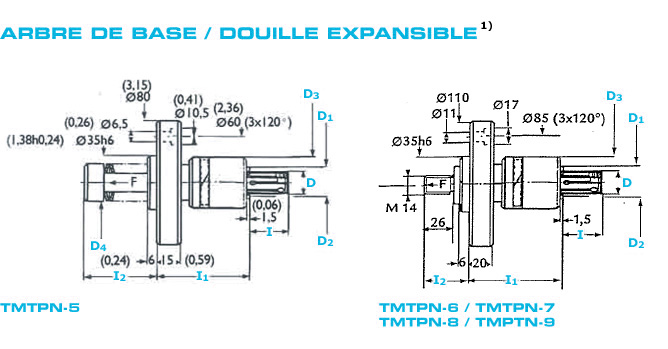

Arbre de base Dimensions en mm
Référence D1 D2 D3 D4 I1 Mini/Maxi
I2
Forces des ressorts daN pour les douilles Douille
expansible
TMTPN-1 10,8 8,5 24 20 57 40/45,5 144/70 plus
TMTPN-2 13,8 10,5 26 23 61 40/45,5 235/130 plus
TMTPN-3 16,8 13,2 28 23 61 40/45,5 235/130 plus
TMTPN-4 20,8 16 32 25 63 47/52,5 298/150 plus
TMTPN-5 26,8 21 42 73 38/43,5 400 plus
TMTPN-6 31,8 26 56 85 38/43,5 500 plus
TMTPN-7 36,8 31 56 89 38/44 800 plus
TMTPN-8 41,8 36 66 89 38/44 800 plus
TMTPN-9 47,8 41 66 91 38/44 800 plus
TMTPN-10 52,8 46 84 120 30/36 1200 plus
TMTPN-11 61,8 55,5 84 120 30/36 1200 plus
TMTPN-12 71,8 65,5 112 126 30/36 1200 plus
TMTPN-13 90,8 83 112 126 30/36 1200 plus
