TMEP_ Mandrin Expansible Manuel

DESCRIPTION

Les mandrins TMEP sont prévus pour le serrage de pièces entre pointes avec une surface plane pour le montage d’un toc d’entrainement.

APPLICATION

  • Tournage, fraisage, taillage, shaving, rectification et contrôle

DONNÉES TECHNIQUES

  • Plage de diamètres de pièces: 14,7 – 101,7 mm
  • Expansibilité: 1 – 2 mm
  • Fixation: Entre-pointes
  • Fonctionnement: Manuel
  • En vissant l’écrou logé dans la douille, celle-ci se déplace axialement sur l’arbre conique serrant ainsi la pièce

AVANTAGES

  • Précision: Concentricité ≤ 10µ
  • Démontage rapide de la douille lors du changement de campagne

Description

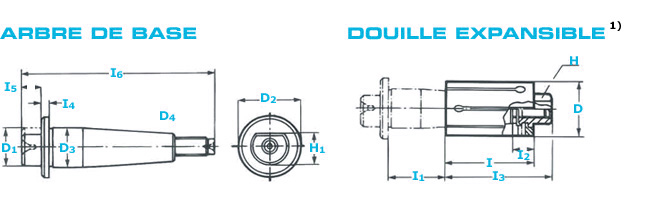

Référence Dimensions en mm
Zone de serrage D1 D2 D3 H1 I4 I5 I6 Douille
expansible
TMEP-1 14,7-19,7 13 23 15 11 6 8 95 plus
TMEP-2 19,7-24,7 18 30 20 16 6 8 95 plus
TMEP-3 24,7-29,7 20 36 24 18 6 18 125 plus
TMEP-4 29,7-34,7 20 42 28 18 6 18 125 plus
TMEP-5 34,7-39,7 30 48 32 26 9 22 160 plus
TMEP-6 39,7-44,7 30 55 37 26 9 22 160 plus
TMEP-7 44,7-54,7 35 62 42 31 9 24 200 plus
TMEP-8 54,7-64,7 35 72 52 31 9 24 200 plus
TMEP-9 64,7-82,7 55 82 62 50 9 24 270 plus
TMEP-10 81,7-101,7 55 95 75 50 9 24 270 plus
