DESCRIPTION

Les mandrins TMCMT sont prévus pour un montage en cône morse de broche. La pièce est positionnée axialement soit par la butée ou au moyen d’une entretoise.

APPLICATION

  • Tournage, fraisage, rectification et contrôle

DONNÉES TECHNIQUES

  • Plage de diamètres de pièces: 14,7 – 82,7 mm
  • Expansibilité: 1 – 2 mm
  • Fixation: Cône morse
  • Fonctionnement: Automatique
  • La tirette assure un serrage et un desserrage automatique permettant un gain de temps.

AVANTAGES

  • Précision: Concentricité ≤ 10µ
  • Démontage rapide de la douille lors du changement de campagne

Description

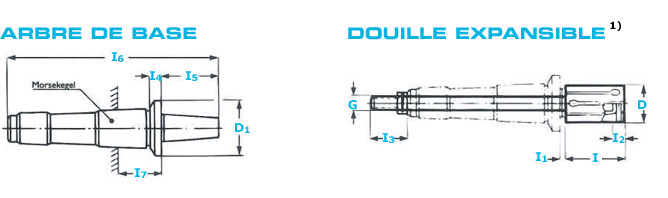

Arbre de base Dimensions en mm
Référence Zone de serrage morse
taper
D1 I4 I5 I6 I7 Douille
expansible
TMCMT-1X4 14,7-19,7 4 32 29 138 6,5 plus
TMCMT-2X4 19,7-24,7 4 32 32 141 6,5 plus
TMCMT-3X4 24,7-29,7 4 33 7 38 154 13,5 plus
TMCMT-4X4 29,7-34,7 4 38 7 41 157 13,5 plus
TMCMT-5X4 34,7-39,7 4 43 8 50 167 14,5 plus
TMCMT-6X4 39,7-44,7 4 48 9 50 168 15,5 plus
TMCMT-7X4 44,7-54,7 4 58 9 67 185 15,5 plus
TMCMT-8X4 54,7-64,7 4 68 12 75 196 18,5 plus
TMCMT-9X4 64,7-82,7 4 86 14 85,5 208,5 20,5 plus

1) La douille est livrée complète avec sa bague moletee
