TMCM _ Mandrin Expansible Manuel

DESCRIPTION

Les mandrins TMCM sont prévus pour un montage en cône morse de broche. La pièce est positionnée axialement soit par la butée ou au moyen d’une entretoise.

APPLICATION

  • Tournage, fraisage, rectification et contrôle

DONNÉES TECHNIQUES

  • Plage de diamètres de pièces: 14,7 – 82,7 mm
  • Expansibilité: 1 – 2 mm
  • Fixation: Cône morse
  • Fonctionnement: Manuel
  • En vissant la vis d’entrainement à l’aide d’une clé

AVANTAGES

  • Précision: Concentricité ≤ 10µ
  • Démontage rapide de la douille lors du changement de campagne

Description

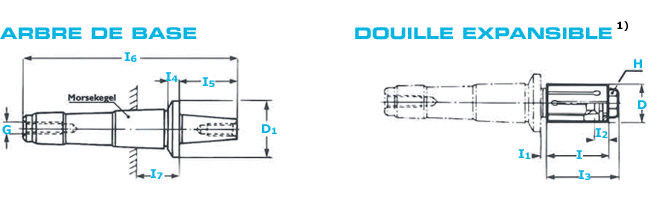

Arbre de base Dimensions en mm
Référence Zone de serrage morse taper D1 I4 I5 I6 I7 G Douille
expansible
TMCM-1X3 14,7-19,7 3 24,5 29 115 5 M12 plus
TMCM-1X4 14,7-19,7 4 32 29 138 6,5 M16
TMCM-2X3 19,7-24,7 3 28 5 32 123 10 M12 plus
TMCM-2X4 19,7-24,7 4 32 32 141 6,5 M16
TMCM-3X3 24,7-29,7 3 33 8 38 132 13 M12 plus
TMCM-3X4 24,7-29,7 4 33 7 38 154 13,5 M16
TMCM-4X4 29,7-34,7 4 38 7 41 157 13,5 M16 plus
TMCM-5X4 34,7-39,7 4 43 8 50 167 14,5 M16 plus
TMCM-6X4 39,7-44,7 4 48 9 50 168 15,5 M16 plus
TMCM-7X4 44,7-54,7 4 58 9 67 185 15,5 M16 plus
TMCM-8X4 54,7-64,7 4 68 12 75 196 18,5 M16 plus
TMCM-9X4 64,7-82,7 4 86 14 85,5 208,5 20,5 M16 plus

1) La douille est livrée complète avec sa vis de commande montée.
