TMASIT_ Mandrin Expansible

DESIGNATION

Le TMASIT est adapté à la production de lot standardisé de moyenne à grande échelle.

APPLICATION

  • Tournage, taillage, rectification et contrôle

DONNÉES TECHNIQUES

  • Plage de diamètres de pièces: 18 – 131 mm
  • Expansibilité: 0,8 – 1 mm
  • Fixation: Nez de broche
  • Fonctionnement: Automatique
  • Effet de placage

AVANTAGES

  • Précision: Concentricité ≤ 10µ
  • Démontage rapide du segments lors du changement de campagne
  • L’exploitation maximale du TMASIT permet de réduire des investissements en matière d’équipement. Il s’agit d’un modèle de haute performance et générant une importante rentabilité, alliant facilité d’utilisation, fiabilité, longévité et faible coûts.

Description

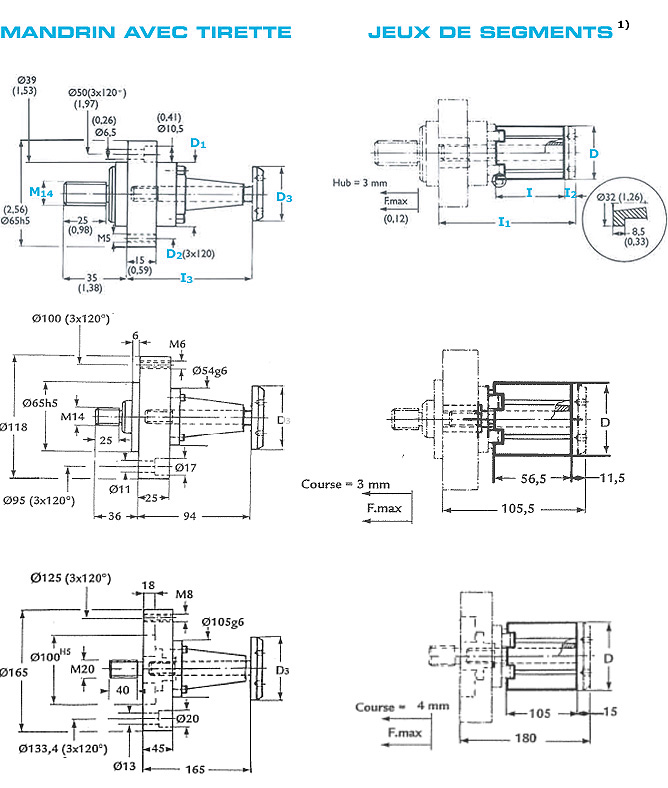

Arbre de base Dimensions en mm Vis de commande²)
Référence D1 D2 I3 Force de traction maxi. Référence D3 Jeux de segments
TMIT-0 26g6 54 59 350 daN TMITxxx-01 18-24 plus
TMIT-1 39g6 54 67,5 1200 daN TMITxxx-11 24-32 plus
TMIT-2 39g6 54 67,5 1500 daN TMITxxx-21 30-45 plus
TMIT-3 54g6 100 94 2500 daN TMITxxx-31 45-80 plus
TMIT-4 105g6 125 165 3500 daN TMITxxx-41 80-131 plus

1) Les segments sont retouchés à réception de la commande
2) La vis de commande est retouchée à réception de la commande
