TEP_ Mandrin Expansible Manuel

DESCRIPTION

Les mandrins TEP sont constitués d’un arbre conique et d’une douille expansible pour le serrage de pièces entre pointes avec une surface plane pour le montage d’un toc d’entrainement.

Cette gamme offre un haut niveau d’expansibilité en fonction du diamètre de la douille.

APPLICATION

  • Tournage, rectification et contrôle

DONNÉES TECHNIQUES

  • Plage de diamètres de pièces: 8 – 235 mm
  • Expansibilité: 1,5 – 5 mm
  • Fixation: Entre-pointes
  • Fonctionnement: Manuel
  • Monter la pièce sur le milieu de la douille, déplacer l’ensemble pièce et douille jusqu’à un léger coincement. Frapper l’arbre conique côté gros Ø pour un coincement plus important
  • Frapper l’arbre sur le petit Ø en tenant l’ensemble pièce/douille dans la main

AVANTAGES

  • Précision: Concentricité ≤ 10µ
  • Démontage rapide de la douille lors du changement de campagne

Description

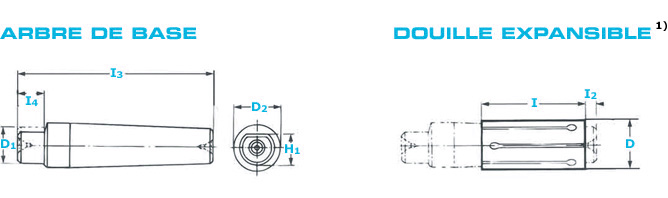

Item detail Dimensions en mm
Zone de serrage D1 D2 H1 I3 I4 Douille
expansible
TEP-1 8-10,5 8 6,5 75 9 plus
TEP-2 10-12,5 10 8,5 110 9 plus
TEP-3 12-15 12 10 125 9 plus
TEP-4 14-17 14 12 140 16 plus
TEP-5 16-20 16 14 150 16 plus
TEP-6 19-23 19 17 170 16 plus
TEP-7 22-26 21 18,5 175 20 plus
TEP-8 25-37 25 22,5 225 20 plus
TEP-9 35-47 33 30,5 225 20 plus
TEP-10 45-59 44 45 42 300 29,9 plus
TEP-11 55-70 52 53 50 300 29,9 plus
TEP-12 68-85 63 64 61 350 29,9 plus
TEP-13 80-105 66 76 62 350 36 plus
TEP-14 105-140 75 99 72 400 40 plus
TEP-15 135-185 80 124 76 442 42 plus
TEP-16 185-235 80 145,5 76 442 42 plus

1) In released position
